Помощь по диагностике

[Admin]

Уважаемые форумчане-автомобилисты, если у Вас возникают какие-либо проблемы по диагностике, нужен совет или помощь, обращайтесь к нашему профессионалу-диагносту Олегу (на форуме Oleg.S.) Связаться с ним можете либо здесь, задав вопрос в одном из соответствующих разделов, или же по телефону: (067) 240-02-83.
Будем рады помочь!

[Jack_Daniels]

Помогите!!!
Подскажите как проверить датчик температуры охлаждающей жидкости

[Oleg.S.]

Существуют различные типы систем управления двигателем, устройство которых может различаться в значительной мере. Но в любой из систем управления двигателем обязательно применяется датчик температуры охлаждающей жидкости. В большинстве систем применяется датчик температуры воздуха во впускном тракте двигателя.

Вложение 1.jpg больше недоступно

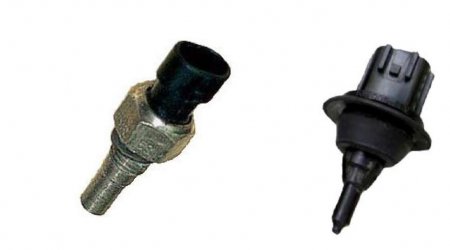

Внешний вид датчика температуры охлаждающей жидкости (слева) и датчика температуры воздуха во впускном тракте (справа).В зависимости от температуры охлаждающей жидкости, блок управления двигателем корректирует состав топливовоздушной смеси, частоту вращения коленчатого вала двигателя на холостом ходу, угол опережения зажигания… Влияние показаний датчика температуры охлаждающей жидкости на работу системы управления двигателем очень велико. Например, если вследствие неисправности рассчитанное блоком управления двигателем значение температуры охлаждающей жидкости двигателя не совпадает с фактической температурой охлаждающей жидкости двигателя на значительную величину, двигатель может заглохнуть / не запускаться. Большинство датчиков температуры воздуха во впускном тракте аналогичны по устройству и принципу действия датчику температуры охлаждающей жидкости. В зависимости от температуры воздуха во впускном тракте, блок управления двигателем несколько корректирует состав топливовоздушной смеси. Влияние показаний датчика температуры воздуха во впускном тракте на работу системы управления двигателем особенно заметно в таких системах, где не применяется датчик расхода воздуха.
Принцип действия
В качестве датчиков температуры охлаждающей жидкости и большинства датчиков температуры воздуха во впускном тракте двигателя применяются терморезисторы с отрицательным температурным коэффициентом – с увеличением температуры датчика его сопротивление уменьшается.Датчик температуры охлаждающей жидкости устанавливается в потоке охлаждающей жидкости двигателя. При низкой температуре охлаждающей жидкости, сопротивление датчика высокое (3,52 kΩ при +20 °С); при высокой температуре – сопротивление датчика низкое (240 Ω при +90 °С). От блока управления двигателем, через расположенный внутри блока управления двигателем резистор с постоянным электрическим сопротивлением, на датчик температуры поступает опорное напряжение величиной 5 V. Второй вывод датчика соединён с "массой".

Вложение 2.jpg больше недоступно

Схема включения датчика температуры, в качестве чувствительного элемента которого применяется терморезистор. ECUБлок управления двигателем.
1 Точка подключения зажима типа "крокодил" осциллографического щупа.
2 Точка подключения пробника осциллографического щупа для получения осциллограммы выходного напряжения датчика.
3 Датчик температуры.
4 Выключатель зажигания.
5 Аккумуляторная батарея.
Датчик температуры шунтирует опорное напряжение, вследствие чего, значение напряжения на датчике оказывается меньшим опорного. С увеличением температуры охлаждающей жидкости (например, при прогреве двигателя), сопротивление датчика уменьшается и, соответственно, уменьшается напряжение на датчике. По величине этого напряжения блок управления двигателем рассчитывает текущее значение температуры охлаждающей жидкости двигателя.

Типовые неисправности
Наиболее распространённой неисправностью датчиков температуры, в качестве чувствительного элемента которых применён терморезистор, является несоответствие его электрического сопротивления температуре его корпуса. Чаще всего, такая неисправность проявляется как резкое увеличение электрического сопротивления датчика в очень узком диапазоне температур корпуса датчика (или в нескольких диапазонах температур), реже встречается обрыв чувствительного элемента датчика. В момент, когда температура корпуса датчика попадает в этот диапазон, сопротивление датчика резко увеличивается, вследствие чего увеличивается и напряжение на датчике. Вследствие этого, рассчитанное блоком управления значение температуры по увеличенному напряжению на датчике оказывается меньшим действительного. Если рассчитанное блоком управления двигателем значение температуры охлаждающей жидкости двигателя окажется меньшим действительного на значительную величину, блок управления может увеличить количество подаваемого топлива настолько, что двигатель заглохнет из-за переобогащения топливовоздушной смеси. Пуск двигателя при этом становится невозможным. В некоторых случаях может понадобиться замена свечей зажигания.Неисправность датчика температуры в момент её проявления можно выявить при помощи омметра путём сравнения измеренного сопротивления датчика с табличным значением для данной температуры. При необходимости проведения проверки датчика температуры, необходимо просмотреть осциллограмму выходного напряжения датчика во всём диапазоне его рабочих температур. При проведении проверки датчика температуры необходимо дать двигателю полностью остыть, после чего записать и просмотреть осциллограмму
выходного напряжения датчика во время прогрева двигателя, вплоть до момента включения вентилятора системы охлаждения двигателя (или до момента, когда вследствие неисправности диагностируемого датчика двигатель заглохнет).

Вложение 3.jpg больше недоступно

Осциллограмма напряжения на исправном датчике температуры охлаждающей жидкости. Прогрев холодного двигателя в режиме работы на холостом ходу. По мере прогрева, напряжение на датчике плавно и без каких либо рывков / провалов снижается.По мере прогрева датчика, напряжение на исправном датчике должно плавно cнижаться.


Осциллограмма напряжения на неисправном датчике температуры охлаждающей жидкости. Двигатель почти прогрелся до рабочей температуры. Отчётливо видны искажения формы осциллограммы.
Напряжение на неисправном датчике температуры охлаждающей жидкости при прогреве двигателя внезапно резко увеличивается. В этот момент, блок управления двигателем резко обогащает топливовоздушную смесь. Но так как в данном случае неисправность датчика проявляется в очень узком диапазоне температур, а ледовательно и в течение короткого времени, двигатель не заглох. По мере дальнейшего увеличения
температуры охлаждающей жидкости неисправность уже не проявлялась.

В качестве датчиков температуры воздуха во впускном тракте двигателя иногда применяется PN-переход (диод), например, датчик температуры воздуха встроенный в корпус датчика массового расхода воздуха BOSCH HFM5.

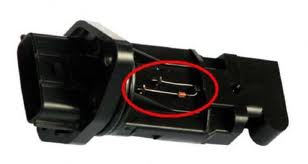

Внешний вид датчика температуры воздуха во впускном тракте на основе PN-перехода (датчик температуры встроен в корпус датчика массового расхода воздуха BOSCH HFM5).
С ростом температуры такого датчика при заданном токе, протекающем через датчик, напряжение на датчике снижается от 650 mV до 350 mV.

Чтобы проверить датчик температуры самостоятельно, сначала нужно убедиться, что именно он вышел из строя. Для этого нужно пойти от обратного – исключить из «списка подозреваемых» указатель температуры. Снимаем с датчика защитный резиновый колпачок, закрывающий электрический разъем, и отсоединяем провод. Затем включаем зажигание и замыкаем наконечник провода на «массу». Если стрелка указателя температуры отклоняется от нулевой зоны (50 градусов), то неисправен датчик температуры, и его необходимо заменить. Если стрелка не отклоняется, причина может быть в комбинации приборов или в электрическом проводе.
Когда установлено, что неисправен датчик температуры, его необходимо выкрутить из блока цилиндров. Эту процедура будет сопровождаться вытеканием охлаждающей жидкости, поэтому нужно заранее побеспокоиться и приготовить болт нужного размера, чтобы вкрутить его на место датчика.
Чтобы проверить датчик температуры, самостоятельно извлеченный из двигателя, понадобится измерить его сопротивление с помощью омметра. Для этого нужно поместить датчик в морозильную камеру холодильника на 20-25 минут, чтобы он охладился до минусовой температуры. Затем присоединить одну клемму омметра к корпусу, а другую его клемму - к клемме датчика и следить за показаниями изменения сопротивления при естественном нагревании. В процессе измерений не должно быть провалов и скачков при достижении датчиком комнатной температуры.
Следующим тестом для него будет нагрев под струей горячей воды из крана. В городских квартирах температура горячей воды колеблется в пределах 60-65 градусов. Постепенно нагреваем датчик теплой водой, убавляя холодную и добавляя горячую. По показаниям омметра следим за резкими колебаниями стрелки прибора. Любые отклонения от ее плавного движения свидетельствуют о неисправности датчика. Датчик неразборный – ремонту не подлежит.

Если возникают еще какие-то вопросы, обращайся, буду рад помочь!
